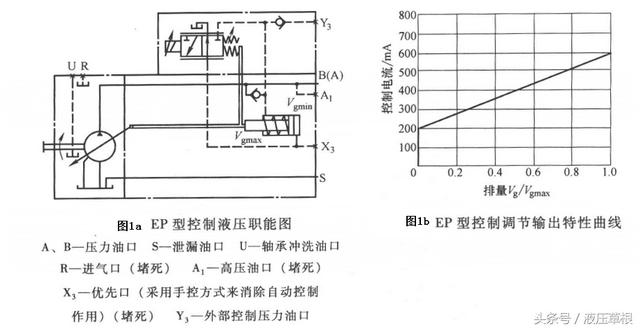

以博世力士樂公司生產的A4Vos變量泵為例,討論電液比例變量泵的工作原理,EP泵的液壓控制職能圖參見圖1a。EP電子控制變量泵主要由比例閥、變量活塞和變量反饋桿組成,使用帶比例電磁鐵的電子控制,泵的排量調節與輸入電磁鐵線圈的電流成比例,電磁力直接作用在控制滑閥上,推動泵的變量控制活塞實現變量。輸入的電流所產生的電磁力使比例閥產生一個與輸入電流成正比的開度,這樣就有液壓油通過打開的閥口進人變量活塞的無桿腔,變量活塞產生位移,使泵的排量增加,活塞位移通過反饋桿又作用在比例滑閥右側的閥芯彈簧上,使彈簧被壓縮,所產生的彈性力與滑閥比例電磁鐵所產生的電磁力相互平衡,這樣滑閥閥芯在新的位置平衡,此位置對應泵的一個排量值。隨著控制電流的增加,泵的排量增加。輸入電流與泵的排量成比例,其輸出特性曲線見圖1b。

驅動泵的斜盤擺角需要一定的液壓驅動力,因此比例閥的控制壓力要達到4MPa左右。控制壓力可以取自泵自身輸出的壓力,也可以取自在Y3油口外加的控制壓力。如果在工作壓力小于4MPa的情況下,為了確保控制,油口Y3必需施加一個外部的接近4MPa控制壓力。

需注意的是:安裝帶有EP控制的泵,要求在油箱中只能使用礦物油和油箱溫度不能超過80°°C,為了控制比例電磁鐵還需要使用與比例閥配套的比例放大器,利用比例放大器可以控制泵斜盤的擺動時間。

EP型控制加上一臺溢流閥同樣可以實現壓力切斷、遙控功能(EP.G型控制)。其壓力切斷、遙控原理可以參考HD.G控制。
